400N.m部分回轉調節型電動執行器
詳細信息| 詢價留言加工定制：否 品牌：BERRE 型號：DQW40-0.5T 驅動能源：電動 產品用途：控制部分回轉類閥門的開啟和關閉 型號：DQW40-0.5T 揚州貝爾閥門控制有限公司生產西門子電動執行器，羅托克電動執行器，德國PS電動執行器，精小型電動執行器，LQ系列電動執行器，DKZ直行程電動執行器，DKJ角行程電動執行器，DQW部分回轉電動執行器，DZW多回轉電動執行器，3810系列電子式電動執行器，電動閥門控制器，電動閘閥，電動截止閥，電動蝶閥，電動球閥，電動調節閥，止回閥，電磁閥，切斷閥，放料閥，廣泛應用于電力、鋼廠、石油、冶金、化工、樓宇和給排水等自動化行業工程。
一、400N.m部分回轉調節型電動執行器產品特點：
1.該裝置防塵、防雨、防輕腐蝕、其防護等級為IP55（特殊訂貨IP65、IP67）。
2.轉矩控制機構動作可靠、調節方便、轉矩重復精度高。
3.采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣性小、使用壽命長等特點，F(xiàn)級絕緣。
4.工作制為短時10分鐘（特殊訂貨30分鐘）。
5.配有機械式（常規型）或液晶（常規型無）閥位指示器，可直觀知道閥門的開度大小。
6.手電動切換：全自動切換，需手動時直接轉運手輪即可操作電動裝置；需電動時直接電動操作，沒有切換手柄的操作。（注意：電動運行時請勿轉運手輪�。�
7.有行程限位、過力矩限位和機械限位開關等三重保護，保障了驅動裝置和閥門的使用安全。
8.供電電源：常規為380V（±10％），50Hz（特殊訂貨三相660V、415V、單相220V、60Hz）.
9.防爆標志：ExdIIBT4（常規型不防爆）。
10.環境相對濕度：≤95％（25℃時）。
11.環境溫度：-20~+60℃（特殊訂貨-40~+100℃）。

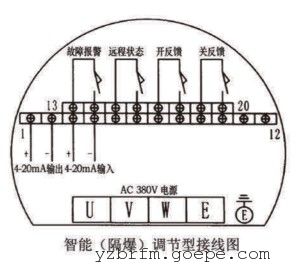

二、400N.m部分回轉調節型電動執行器內部接線圖：
警告注意：
1、接線圖*好以產品拉姆一蓋內部貼線圖為準。
2、端子號說明：1.2為反饋輸出電流；
3.4為外部控制輸入電流（調節型）；
5.6.7.8為遠程控制開關保持（開關型）；
13.14為故障報警；
15.16為遠程狀態；
17.18.19.20為開關反饋。
三、400N.m部分回轉調節型電動執行器調整：
電動執行器與閥門組裝后，必須對力矩控制機構、行程控制機構、開度指示機構分別進行調整，方可使用。部分回轉電動裝置的轉矩控制機構、行程控制機構及開度指示機構相同，故調整方法一樣。
注意1：調整前，必須檢查開度指示器上的電位器是否已脫開（把電位器軸上齒輪的緊定螺釘松開即可），以防損壞；手動使閥門處于中間位置，檢查控制線路是否正確后查看電機旋向，以防電機失控！
注意2：調整前，應先松開機械限位機構的螺釘，直至調整結束后，再擰入。
-
